Stopky nejen pro hasiče

Příspěvekod Sakul » úte 23. črc 2013 16:23:48

Pozor!!! Tato konstrukce pomalu končí a vyprodávám poslední komponenty. V brzké době bude tato konstrukce nahrazena verzí založenou na SMD součástkách.

Většina komponent z této konstrukce již není a nebude k dispozici. Nová verze je ZDE

V tomto tématu najdete seznam všech dostupných komponent pro tuto konstrukci. Odkazy na tuto konstrukci najdete ZDE přímo na web a ZDE do diskuse. Vše zde uvedené Vám mohu zaslat dle TĚCHTO pravidel. Stačí mne kontaktovat na email uvedený vpravo u každého mého příspěvku (malá obálka). Nejedná se o žádný obchod, ale pouze o soukromou výpomoc těm, kteří by si danou konstrukci chtěli realizovat, ale z nějakého důvodu nemají možnost získat některou komponentu vlastními silami. Též je možné mne požádat o vystavení požadovaného předmětu (komponenty) na AUKRU. Vždy mne však předem kontaktujte, abychom dohodly co přesně potřebujete a zda je to momentálně z mé strany realizovatelné.

Seznam dostupných komponent:
1. Desky plošných spojů Již nejsou a nebudou
2. Naprogramovaný procesor PIC16F873A
3. Kompletní sada součástek Již není a nebude
4. Sestavené a oživené zařízení Již není a nebude
5. Sestavené a oživené zařízení (v krabičce - verze SMD)
6. Plastová krabička pro stopky KM60 (včetně frézovaných otvorů)
7. Napájecí adaptér na 230V
8. USB převodník na RS232
9. Redukce pro připojení koncových spínačů a tlačítka
10. Propojovací kabel mezi stopky a redukci koncových spínačů
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

1. Deska plošného spoje

Příspěvekod Sakul » úte 23. črc 2013 16:43:46

1. Desky plošného spoje - Již nejsou a nebudou

Desky plošného spoje jsou vyrobeny Fotocestou v amatérských podmínkách (deska displeje je profi včetně potisku, vrtaných otvorů, pocínovaných pájecích bodů a prokovených otvorů). Proto nelze zaručit 100% kvalitu. U drobných spojů může dojít k podleptání nebo naopak k nedoleptání. Proto je nutná pečlivá kontrola a případná oprava spoje. Momentálně tato verze stopek bude končit a k dispozici jsou již pouze poslední kusy PCB. Pokud si tedy chcete postavit tyto stopky s THT součástkami a potřebujete PCB, tak neváhejte. Další již nebudou a tato konstrukce bude k dispozici pouze ve verzi SMD.

Desky jsou určeny pro Verzi programu 1.2B = Je určena pro aktualizovanou verzi jež vyšla v Praktické elektronice.
CENA = 200Kč (vrtané obě desky)

Poznámka k vrtaným deskám:
Vrtání je prováděno na CNC. Někdy se může stát, že jsou otvory vyvrtány lehce mimo. Nicméně to nemá vliv na osazování, ani na samotnou funkci zařízení.

Dále následují obrázky dané komponenty:
Přílohy

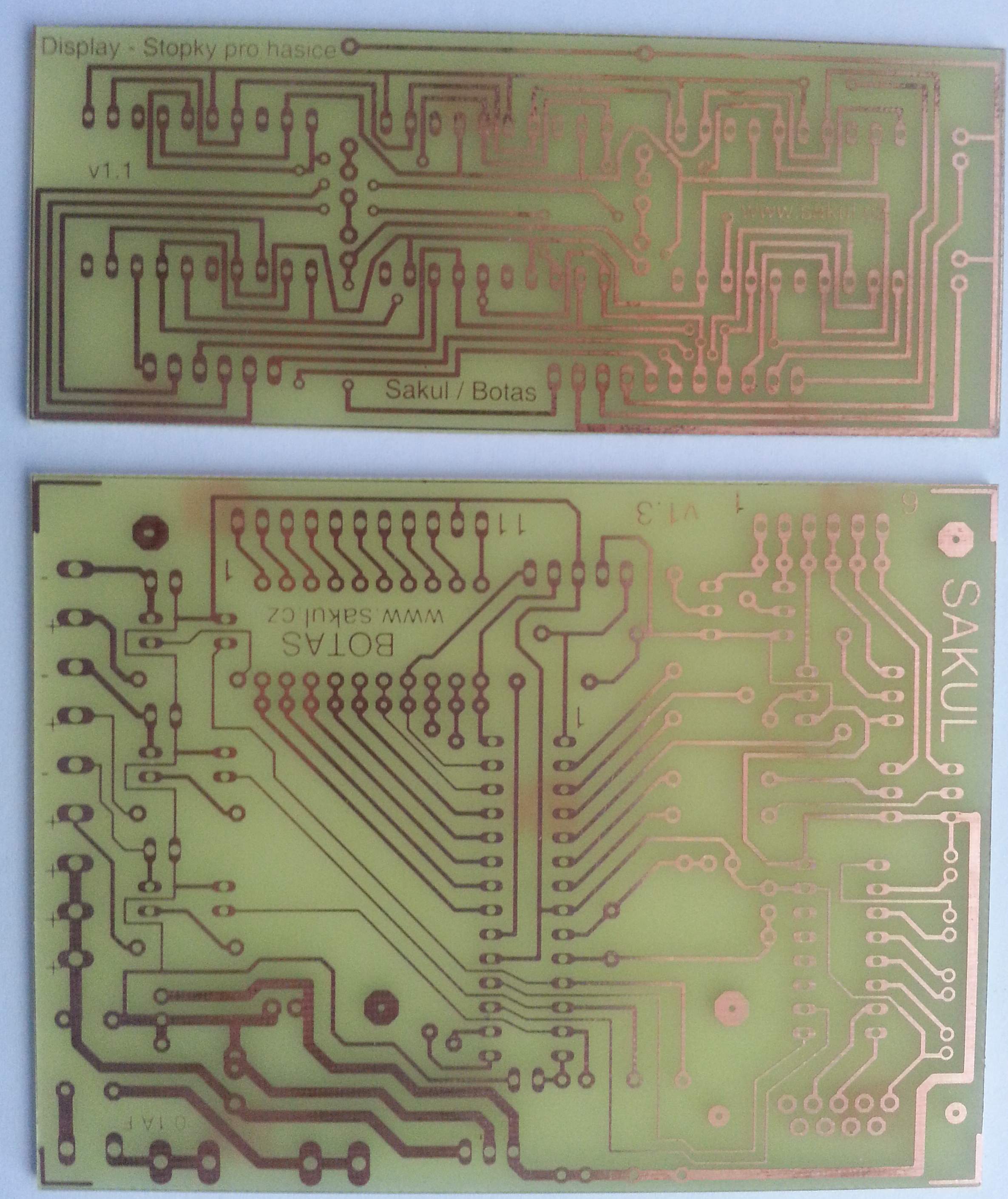

PCB - Foto je pouze ilustrační
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

2. Naprogramovaný procesor PIC16F873A

Příspěvekod Sakul » úte 23. črc 2013 16:53:57

2. Naprogramovaný procesor PIC16F873A

Aktuální verze programu je: 1.2A nebo 1.21B
Verze programu 1.2A = Je určena pro původní konstrukci stopek (na webu) jež mají DPS montovánu na strop krabičky.
Verze programu 1.21B = Je určena pro aktualizovanou verzi jež vyšla v Praktické elektronice.

CENA = 300Kč, (při odběru 2 a více kusů 250Kč kus)

Poznámka k verzi:
Vždy uvádějte přesně označení verze programu, který chcete do procesoru nahrát. Pokud tak neučiníte automaticky zasílám nejnovější verzi nebo verzi jež je pro danou konstrukci obvyklá.

Dále následují obrázky dané komponenty:
Přílohy

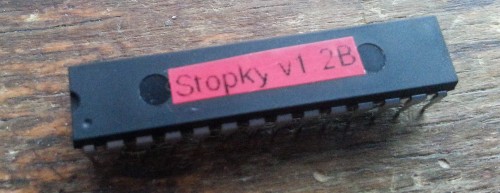

Naprogramovaný procesor - Foto je pouze ilustrační.
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

3. Kompletní sada součástek

Příspěvekod Sakul » úte 23. črc 2013 17:32:04

3. Kompletní sada součástek - Již není a nebude

Kompletní sada součástek je vlastně kompletní stavebnice obsahující vše potřebné pro stavbu. Jsou tedy obsaženy veškeré součástky (včetně naprogramovaného procesoru), deska plošného spoje a návod pro stavbu.

CENA = 950Kč


Popis konstrukce:


Dále následují obrázky dané komponenty:
Přílohy

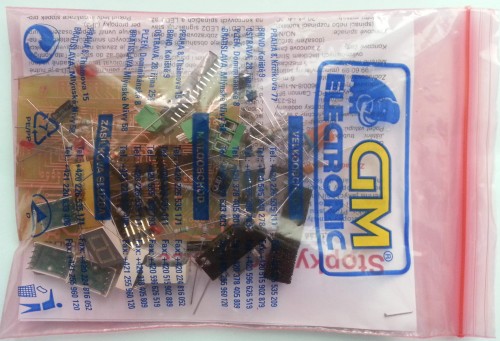

Stavebnice - Foto je pouze ilustrační

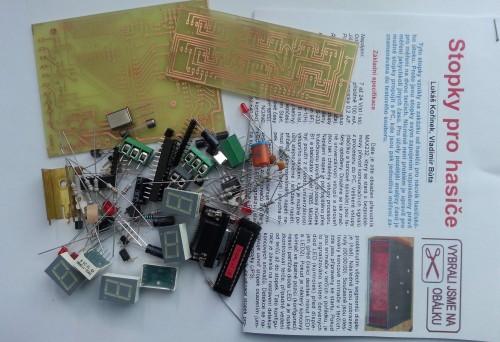

Stavebnice - Foto je pouze ilustrační
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

4. Sestavené a oživené zařízení

Příspěvekod Sakul » úte 23. črc 2013 17:35:58

4. Sestavené a oživené zařízení - Již není a nebude

Sestavené a oživené zařízení je plně funkční (otestované) a je třeba ho již pouze umístit do vhodného krytu (krabičky).
Součástí je i návod a CD s kompletní dokumentací.

CENA = 1550Kč


Dále následují obrázky dané komponenty:
Přílohy

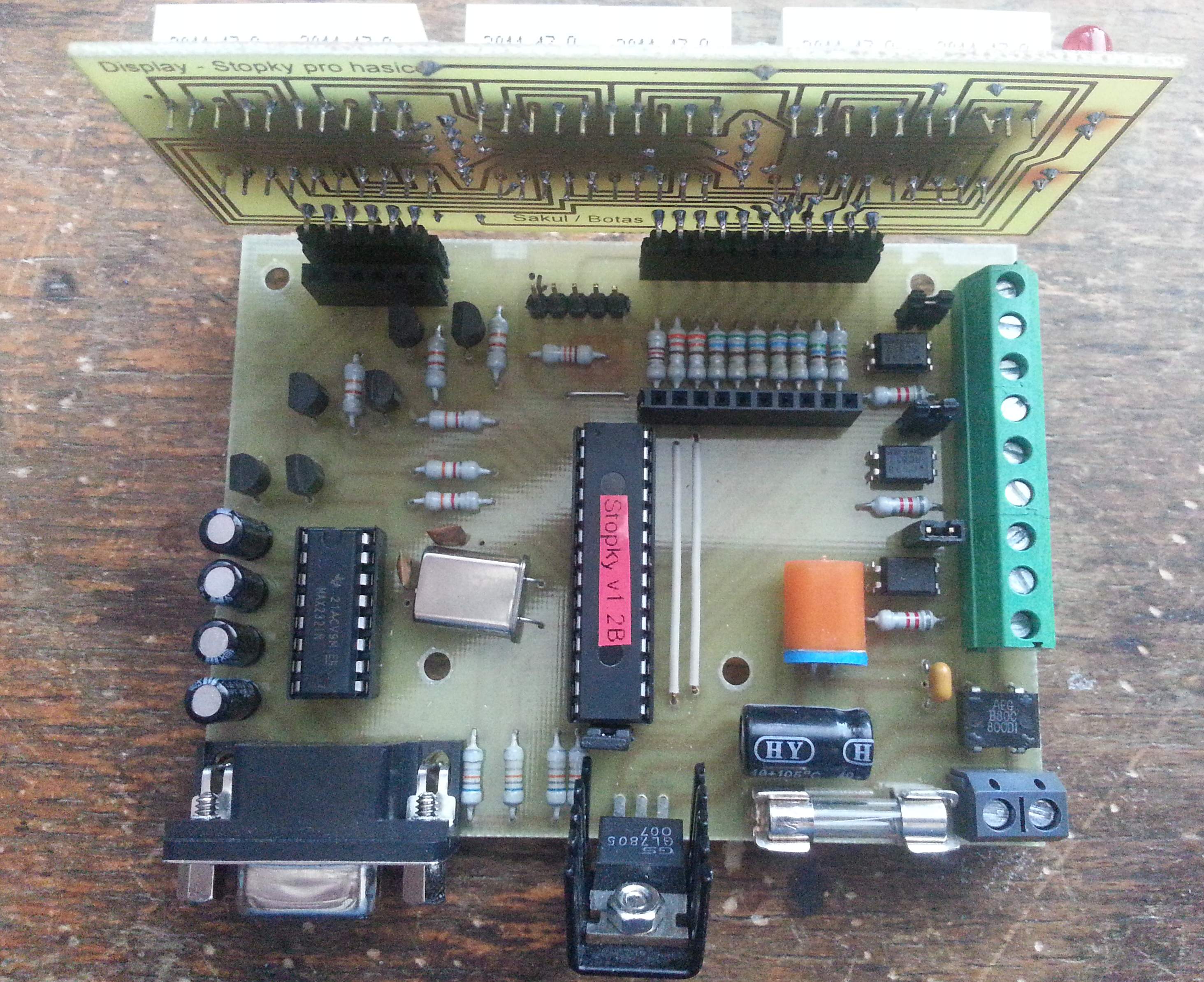

Stopky-Oazene PCB 2 - Pouze ilustrační foto

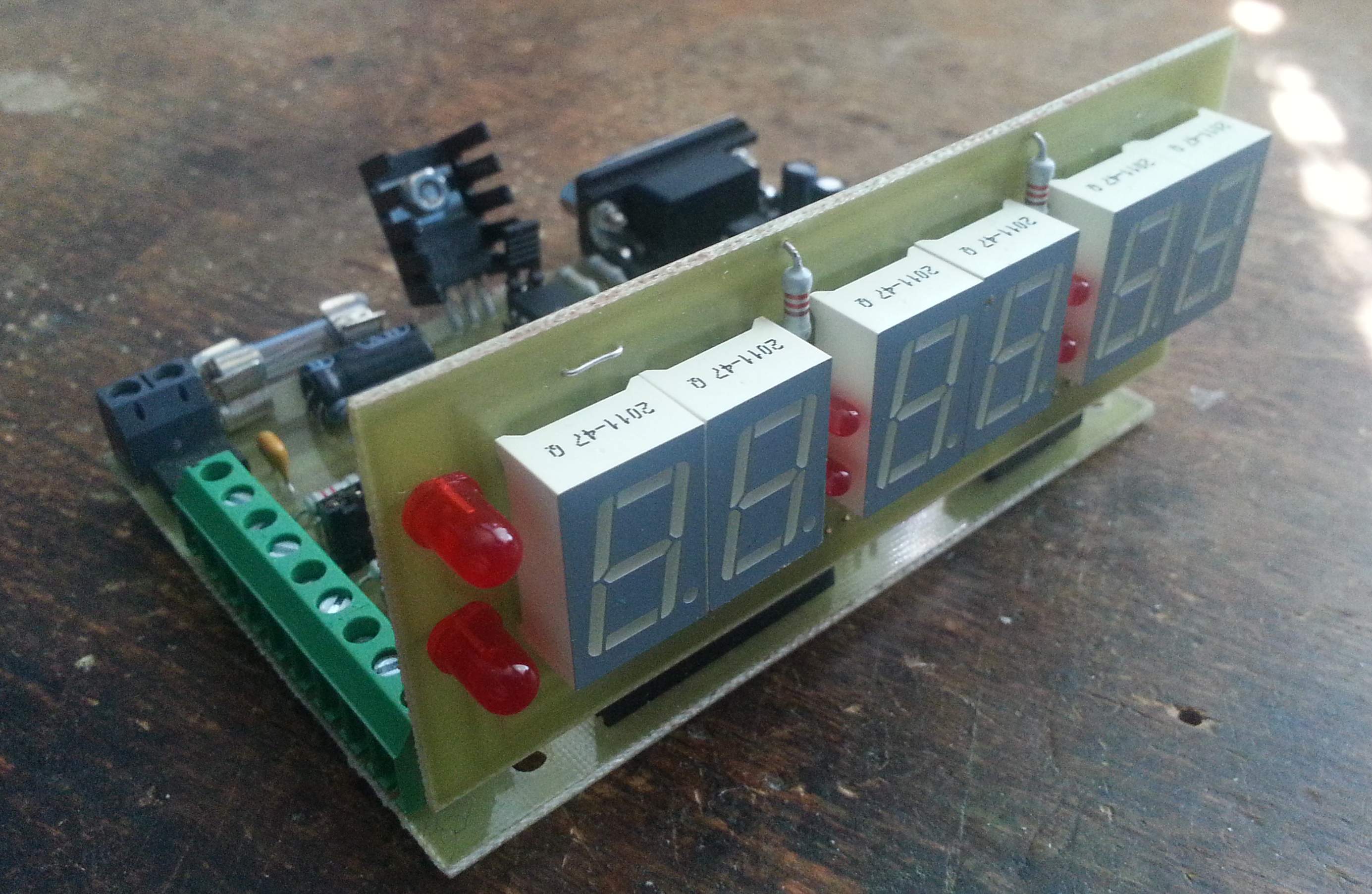

Stopky-Oazene PCB 1 - Pouze ilustrační foto
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

5. Sestavené a oživené zařízení v krabičce

Příspěvekod Sakul » úte 23. črc 2013 17:45:59

5. Sestavené a oživené zařízení v krabičce - Za stejnou cenu se dodává SMD verze (funkčně shodná)

Sestavené a oživené zařízení je plně funkční (otestované) a je zabudováno ve vhodné přístrojové krabičce.

CENA = 2000Kč (Stopky bez převodníku pro velký displej)
CENA = 2600Kč (Stopky s převodníkem pro velký displej)


Dále následují obrázky dané komponenty:
Přílohy

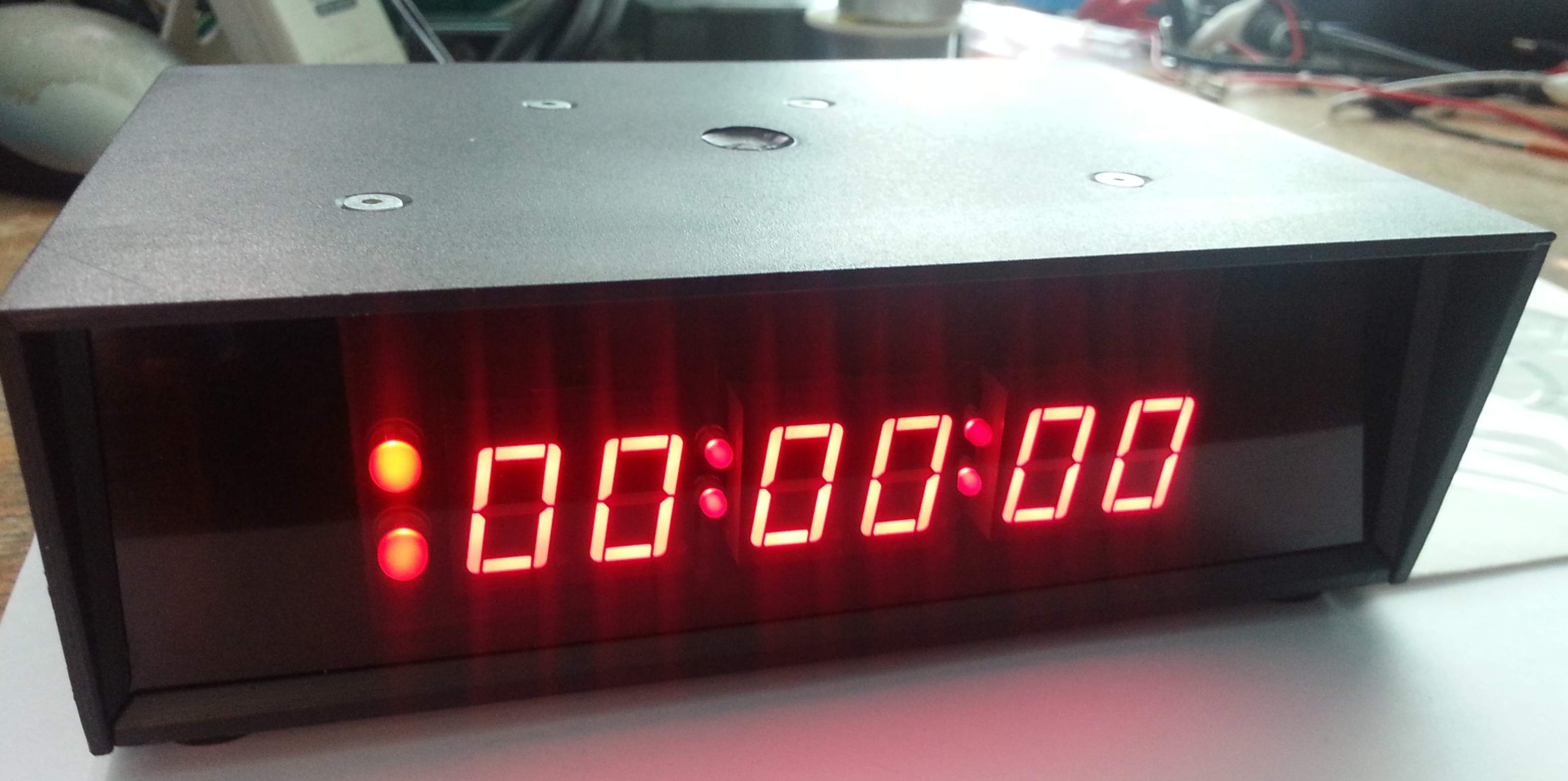

Stopky-v_krabicce_1 - Pouze ilustrační foto
Stopky-v_krabicce_2 - Pouze ilustrační foto
Stopky-v_krabicce_3 - Pouze ilustrační foto
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

6. Plastová krabička pro stopky KM60

Příspěvekod Sakul » úte 23. črc 2013 19:10:41

6. Plastová krabička pro stopky KM60

Plastová krabička vhodná pro zabudování stopek KM60 (nebo ekvivalent). Součástí krabičky je přední kryt z červeného plexi a zadní frézovaný kryt s otvory pro 3x Cannon9 a jedním otvorem 7,5mm pro napájecí jack (včetně popisů jednotlivých konektorů) pro napájecí konektor. Vhodná i pro stopky s převodníkem.

CENA = 300Kč

Dále následují obrázky dané komponenty:
Přílohy

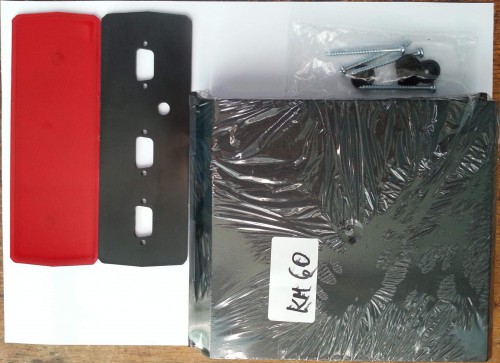

Stopky-Krabička - Ilustrační foto
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

7. Napájecí adaptér na 230V

Příspěvekod Sakul » úte 23. črc 2013 19:24:38

7. Napájecí adaptér na 230V

Napájecí adaptér vhodný k napájení stopek ze sítě 230V

CENA = 100Kč

Dále následují obrázky dané komponenty:
Přílohy

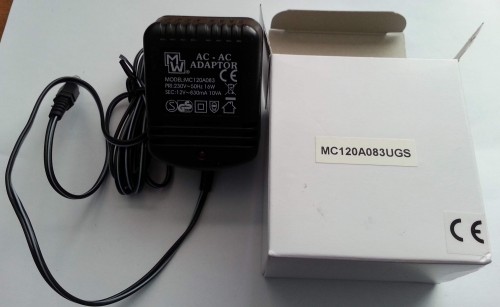

Adaptér - Ilustrační foto
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

8. USB převodník na RS232

Příspěvekod Sakul » úte 23. črc 2013 19:28:58

8. USB převodník na RS232

USB převodník je vhodný pokud chcete stopky propojit s PC, ale ten již nemá konektor RS232 (Cannon9). Jistě však má USB a tak je třeba použít tuto redukci.

CENA = 150Kč

Dále následují obrázky dané komponenty:
Přílohy

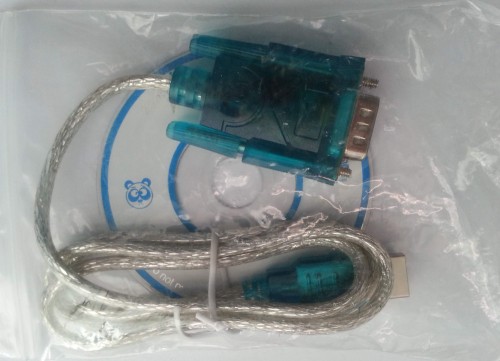

USB převodník - Ilustrační foto
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

9. Redukce pro připojení koncových spínačů a tlačítka

Příspěvekod Sakul » úte 23. črc 2013 19:34:13

9. Redukce pro připojení koncových spínačů a tlačítka

Tato redukce se použije nejspíše, pokud máte stopky zabudované v krabičce, kde jsou všechny vstupy vyvedeny na konektor Cannon9. Díky této redukci můžete kabely od koncových spínačů a tlačítka start přišroubovat do svorek.

CENA = 100Kč

Dále následují obrázky dané komponenty:
Přílohy

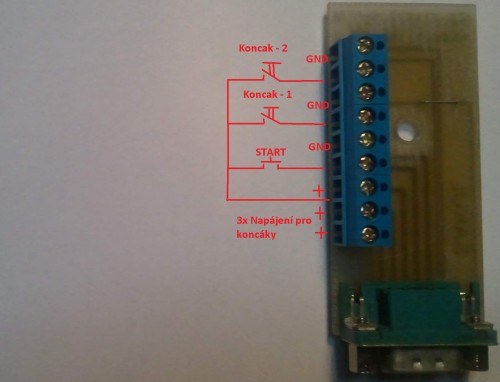

Redukce pro koncové spínače - Ilustrační foto
INFO:
Sakul WORLD: http://www.sakul.cz/
Sakul Diskuse: http://www.forum.sakul.cz/

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 797
Věk: 38
Registrován: úte 30. bře 2010 18:13:08

10. Propojovací kabel mezi stopky a redukci koncových spínač

Příspěvekod Sakul » úte 23. črc 2013 19:40:21

10. Propojovací kabel mezi stopky a redukci koncových spínačů

Tento kabel je možné použít k propojení redukce koncových spínačů a stopek, ale i pro propojení stopek a počítače pro přenos měřených dat. Kabel není křížen a obsahuje konektory Cannon9M a Cannon9F.

Propojovací kabel mezi stopky a redukci koncových spínačů 2m = 100Kč
Propojovací kabel mezi stopky a redukci koncových spínačů 5m = 150Kč
Propojovací kabel mezi stopky a redukci koncových spínačů 10m = 200Kč

Dále následují obrázky dané komponenty:
Přílohy

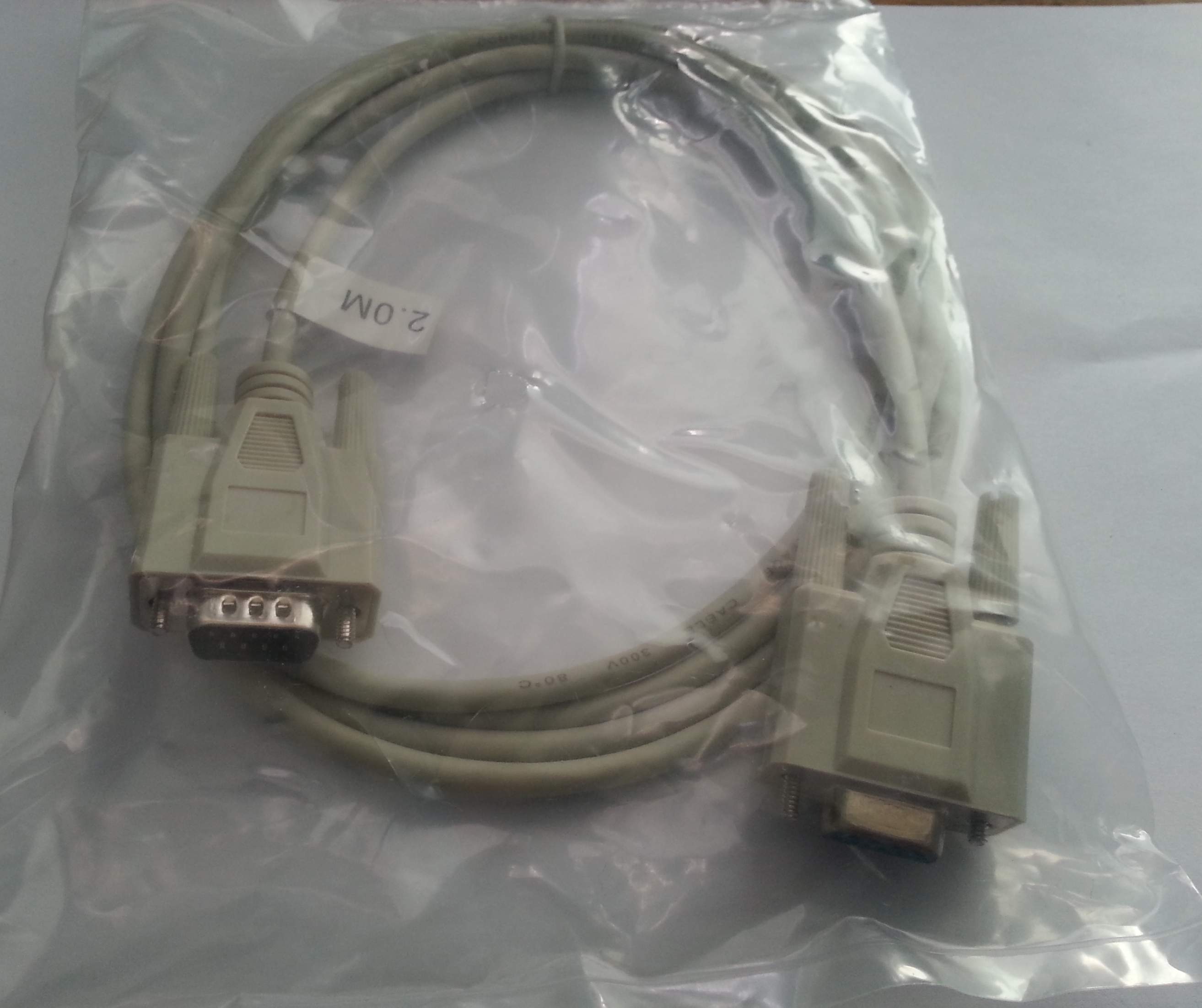

Propojovací kabel - Ilustrační foto
