Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » úte 01. led 2019 19:54:20

V tomto tématu bych se chtěl trochu zabývat takovým jednoduchým strojem, který se vyznačuje laserovým paprskem jež může řezat nebo gravírovat různé povrchy. Jde o Čínskou stavebnici stroje HCZ-3040 s následujícími parametry:
Pracovní prostor = 300x400mm
Laser = elektrický 2,5W (UV)
Řízení = Arduino NANO s malou rozšiřující deskou
Počet os = 2 (X/Y)
Ovládací soft = BenBox

Já jsem stavebnici koupil někdy před rokem na AliExpresu.


A tímto začínám nový seriál na YouTube se stavbou a zprovozněním tohoto stroje:

Část první - Seznámení a mechanika:


Část druhá - Už to pálí:
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » úte 01. led 2019 22:46:50

Těšíme se na další díly. Jen do toho :)
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » čtv 03. led 2019 15:47:38

Tak to je masakr. Ale tady jsme ve vlákně laseru, tak bych si dovolil postnout jednu zajímavost. PWM pro laser by snad mělo fungovat tak, že do laseru jde trvale 12V mezi + a - a podle napětí na třetím pinu by se měla řídit intenzita laseru. 0V - nesvítí, 5V - maximální výkon. Měl by to řídit výstupní pin D11. Já to dnes schválně měřil. Pokud laser nesvítí, mám mezi zemí a PWM 5.36V. Jakmile nastavím S1 (nejnížší výkon), klesne to na 5.18 a laser se rozsvítí. Sice na nejmenší výkon co umí. ale při správným zaostření do papíru už udělá dírku. Čím víc S, tím menší napětí. Ale pozor. Maximální výkon laseru je při 0.08V. A maximum S je daný parametrem $30 (maximum spindle speed). Takže pokud nastavím $30 255, bude laser mít maximální výkon při S255. Pokud ale nastavím $30=1000, bude mít při S255 asi 3,5V a bude pálit na čtvrtinu výkonu. A maxima dosáhne při S1000. A je jedno, jesti je parametr $32 v 0 nebo 1.

Je to fakt divný.. Těším se Sakul až to dáš dokupy, určitě ten Batman stojí za to vypálit ve stupních šedé :)

Díky
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » čtv 03. led 2019 18:15:51

Co jsem se tak prozatím dočetl, tak program BenBox neumí řídit intenzitu přes PWM. Pro tuto funkcionalitu je prý nutné nainstalovat firmware GRBL a trochu překopat tu základní desku. Takže asi vemu moji desku GRBL Board a rozběhám to na ní.
Jinak na pálení čistě nápisů a řezání je to ideální a funguje to perfektně. Takže zkusím to trochu překopat. Kdysi jsem testoval nějaké programy co mají podporu PWM, tak je zkusím najít a rozběhat. Ono to nějak pude.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » čtv 03. led 2019 18:31:05

Já jsem jich testoval docela dost a jako nejlepší se mi jeví Laser GRBL.

http://lasergrbl.com/en/

JInak v tom videu ten obdelník se šipkama bude nejspíš to, že objede s nízkou intenzitou rámeček kolem pálenýho obrazu, abys před startem věděl, jestli se ti to vejde do upnutýho předmětu. V GRBL laser je jen poměrně malá základní nabídka, ale můžeš udělat mrtě custom buttonů, včetně ikony. Něco jako v Candlu ta 4 tlačítka.

Jako řezání obrysů je pecka, i těch blbejch 2,5W umí pěkný věci.
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » čtv 03. led 2019 19:43:48

Díky za typ. Určitě na to kouknu a dám vědět jak to stím maká.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod koubis » pát 04. led 2019 1:16:53

Ahoj,
1. Zdravím, odpovídám prvně, ale již nějakou dobu fórum a Sakula sleduju, odvádí velice pěknou práci. Už mám postaveného RebelaS, jen ho musím doladit, tisk zatím není nic moc.
2. Podobný laser mám již rok a hraju si s ním. Já jsem zůstal u SW LaserWeb https://github.com/LaserWeb/LaserWeb4 pro mě má více nastavení a funkcí, hlavně se mi líbí práce s hladinama možnosti různých nastavení v každé hladině samostatně.
3. To upevnění kabelů k laseru a k motorům je značně nešťastné a málem jsem je několikrát upálil, proto jsem dokoupil řetězy na kabely a předělal kabeláž. Taky jsem z důvodu špatného zaostřování vyměnil laser (taky je výkonnější), ale ten se musí nastavovat do správné výšky vůči řezanému / gravírovanému materiálu a proto jsem vytvořil provizorní nastavení výšky.
foto: https://photos.app.goo.gl/cxSwdmFeKcWFTGHX8
Uživatelský avatar
koubis
Chcíplotina
Chcíplotina

Příspěvky: 1
Registrován: pát 04. led 2019 0:51:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » pát 04. led 2019 22:29:58

Dnes jsem tedy trochu experimentoval s firmwarem GRBL. Jak jsem čekal musel jsem trochu překopat elektroniku. Ale jak se zdá, tak se to podařilo a po krátkém seznámení s programem LaserGRBL jsem dosáhl podpory PWM. Samozřejmě bylo i nutné zcela jinak zapojit Laser.
Dávám zde jednu fotku. Není to ještě nic moc, pač musím nějaké parametry ještě odladit, ale už je to jen o správném nastavení.
Je celkem blbé, že je zima a tak se to nedá vzít ven na zahradu a tam testovat. Pač pálení v místnosti je stejné jako si uprostřed obýváku rozdělat ohýnek a opékat buřty.
Přílohy

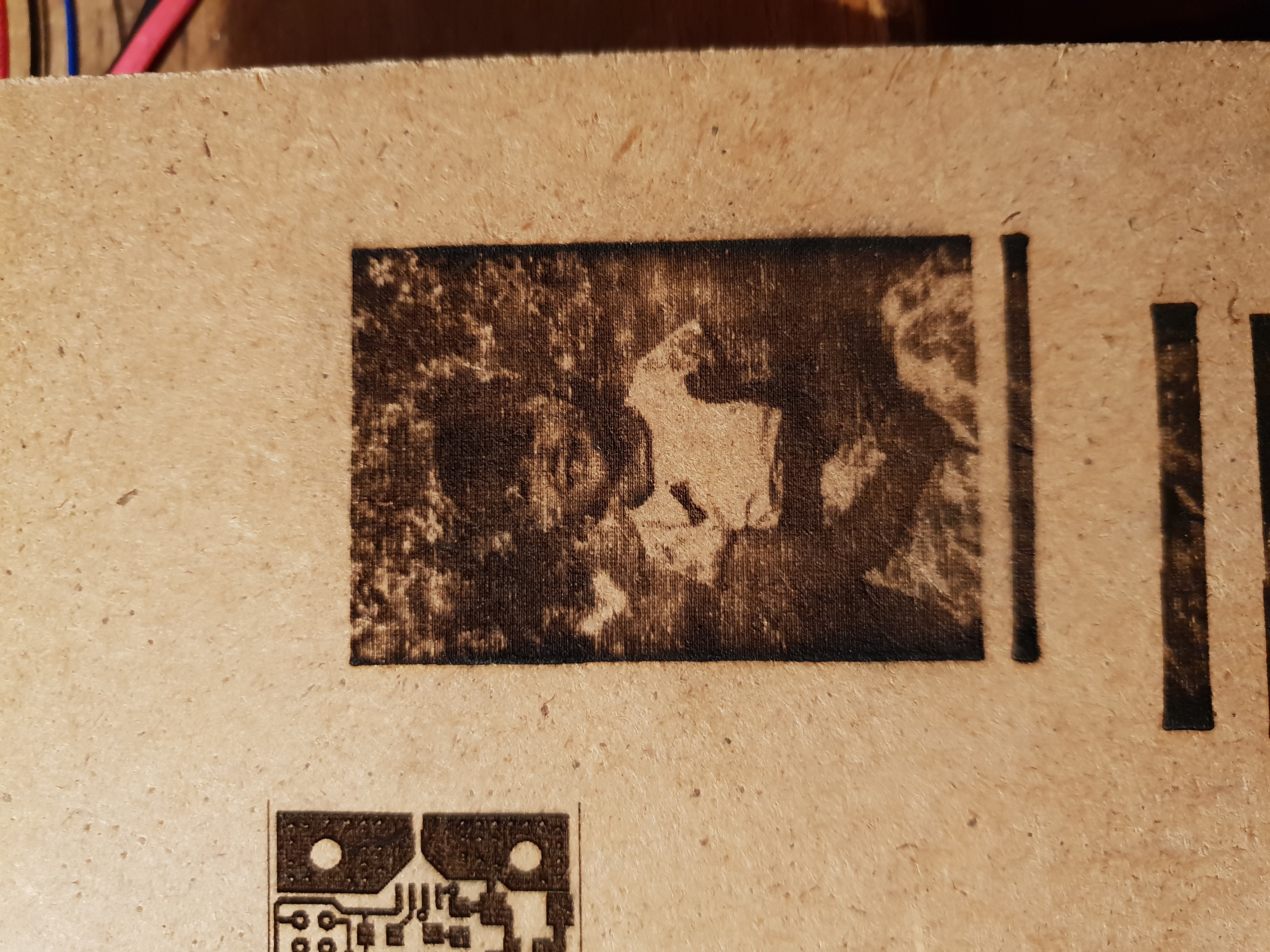

2019-01-04 21.20.32.jpg
První náznak fotky s PWM řízením.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » sob 05. led 2019 0:46:16

Pecka. Zda se ze jsi palil na M3 a mel jsi zapnuty akcelerace? Zda se mi ze u kraju je to vic, nez u stredu. Jak zrychluje a brzdi, pri M3 pali stejnou intenzitou, ale pomalejsi rychlosti a tudiz silneji.
Reseni je bud nastavit akcelerace na stejnou hodnotu, jako rychlost paleni, nebo prepnout $32 do 1 a pak palit v modu M4, coz je dynamickej vykon prizpudobujici se rychlosti (pri akceleraci sviti min).
Je dobry v laser GRBL udelat custom button treba M3 S20, aby se rozsvitil jen malej bod kvuli zaostreni. M5 ho pak vypne.

Muzu poprosit zmerit, jak se ti chova ta D11? Ja mam trvale na laseru 12V a myslim si, ze na PWM by melo byt proti zemi 0V pri vypnutem laseru a cim vic S, tim vetsi napeti. Pri +5V by mel jet na plnej vykon. Mas to tak? Nebo jsi to nabastlil jinak?

Dikyy
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » sob 05. led 2019 9:43:33

Jak píšeš na krajích to pálí více kvůli těm akceleracím. To budu muset ještě doladit nebo by šlo přidat na boky obrázku vílé místo aby to akcelerovalo a decelerovalo právě v těchto bílých místech a tím by se to vyřešilo. Určitě si s tím budu ještě hrát.
Jinak k tomu zapojení PWM. Musel jsem přepojit to původní zapojení, kdy to bylo řízené výkonovým tranzistorem na desce elektroniky do napájení laseru. Nyní je napájení laseru přímo 12V a na vstup TTL je přiveden přímo signál z D11 (PWM). Je to tak, že pokud je laser vypnutý je PWM 0 což odpovídá v podstatě 0V neboli LOG0. Při zapnutí u PWM 1 a vyšším bude na D11 vždy měřeno v podstatě plné napětí. Běžný měřák není schopen na PWM výstupu nic změřit. Bylo by to vidět na osciloskopu nebo nějakém měřáku co má podporu měření PWM (dražší profi přístroje).
O PWM se lze dočíst ZDE a je tam pěkná animace toho průběhu jak se mění při změně hodnoty.
Až to ještě trochu odladím udělám zase nějaké to video.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod viktor » sob 05. led 2019 9:49:46

Ahoj kluci mas to pekny to vychytas ale zajimalo by me hraji vam motory melodie? Me jo misto kravalu normalni hudba u paleni na sucho skoda ze sem nemohu dat video ze zvukem asi by se hodne lidi zasmalo ale mohu to hodit na leteckou postu a muzete se nato kouknout video je naprd spatne mi to bere fotak ale pro predstavu jak mi hraji motory to staci takze zvuk je nutnost. Tady je odkaz na to video. http://leteckaposta.cz/492487886 hezky den Sakul dnes nafotim ty soucastky a hodim sem rad bych to zapojil jen potrebuji vedet kam natu desku aby to spinalo to vreteno.
Uživatelský avatar
viktor
Začátečník
Začátečník

Příspěvky: 43
Registrován: pon 03. pro 2018 21:18:01

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » sob 05. led 2019 10:03:11

No jasně že hrajou, to je takovej bonus, když to jede dlouho, aby bylo veselo :-)

A co Víťona s tím 15W dělem, řízne ti to překližku?
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod viktor » sob 05. led 2019 10:48:22

no ja ho jeste nemam nic mi neprislo jeste ale prej uz je to tu v republice tak pristi tyden budu mit tu masinu bez laseru a mozna dojde i ten laser ted si hraju stou frezou ale moc mi to nejde neumim to zatim rozjet porad mi jede jen osa Y a X ale nejak nereaguuje osa Z ale jinak jede. Dostal sem k tomu tento program Engraver Master laser tam frci pekne ale jak to prepnu na cn tak mi hraji motory a vsechny obrazky sou jakoby porad kresleny bez osy Z musim se to nejak naucit vidim to poprve v zivote hihi takze pokud to mas uz zmakle tak hod fotky treba jak udelat napis a kde ho udelat pak jak ho ulozit a jak ho spustit na frezy a vcem ho spustit docela by me to helplo aspon bych se s tim nemusel srat. :D diky
Uživatelský avatar
viktor
Začátečník
Začátečník

Příspěvky: 43
Registrován: pon 03. pro 2018 21:18:01

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » ned 06. led 2019 18:29:58

Díky zdejším radám jsem opět pokročil k vytvoření celkem obstojné fotky. Trochu jsem poladil nastavení firmware přešel na M4 a výsledek je tu.
Jen mi teda nejde v tom softu LaserGRBL definovat tlačítko pro zapnutí laseru.
Normálně mi jdou definovat tlačítka v podstatě na cokoli a fungujou, ale zapnout Laser prostě ne.
Dám TwoStateButton, do prvního dám M3 S30 do druhého M5. Dám že Always (Přesně jako v ukázce na webu). Tlačítko funguje a vidím, že příkazy se odešlou, ale Laser na to nijak nereaguje. Neví někdo kde by mohl být problém?
Přílohy

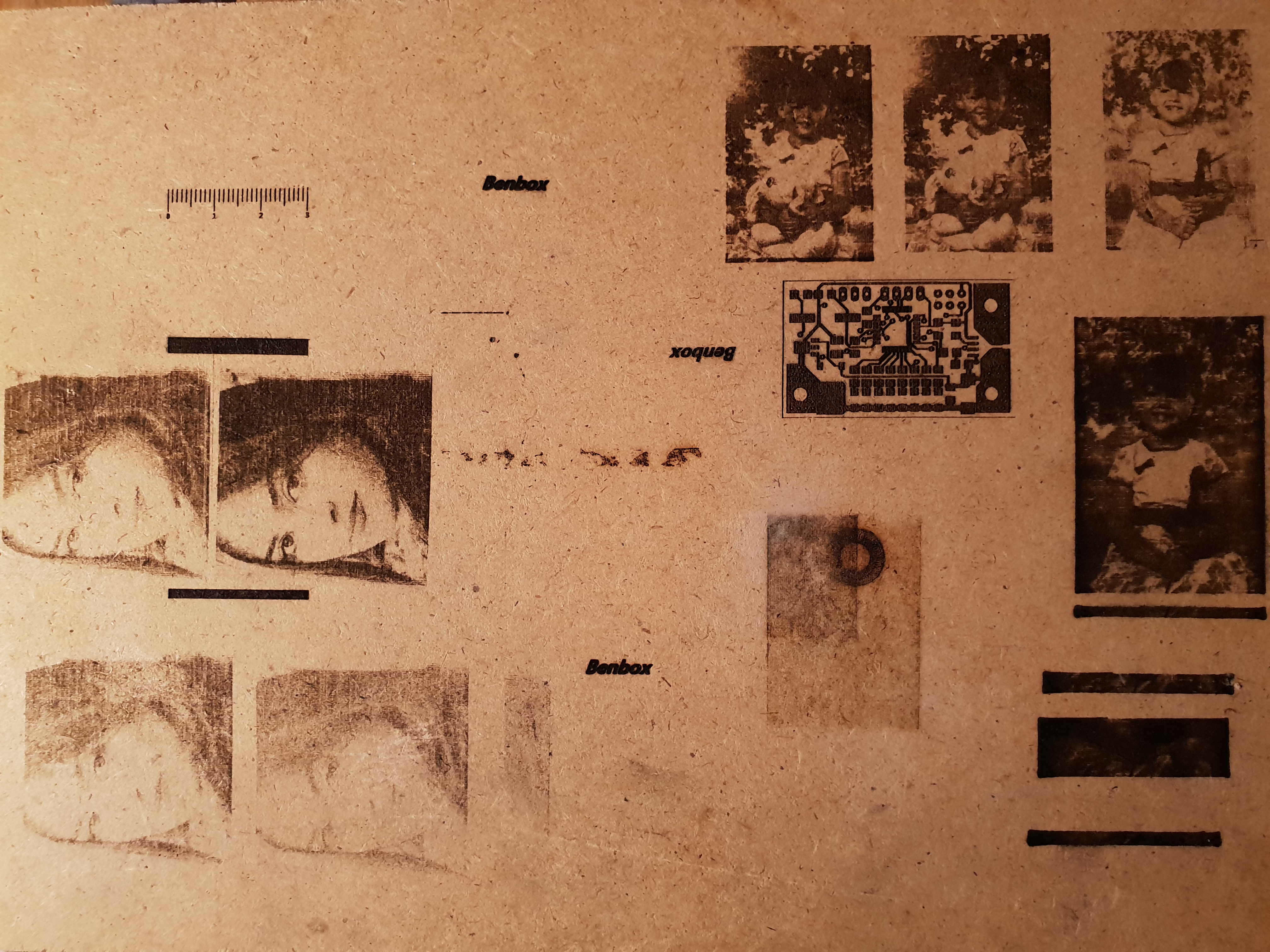

2019-01-06 17.05.43.jpg
Nejnovější pokusy.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » ned 06. led 2019 20:45:29

Musíš přepnout $32 zpátky do 0, pak ti bude M3 fungovat. Pokud máš zapnutý $32 = 1, laser se z bezpečnostních důvodů rozsvítí pouze "za jízdy". Takže ta custom tlačítka definuj:

Pro zapnutí zaostření:
$32=0
M3 S10

Pro vypnutí:
M5
$32=1
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » ned 06. led 2019 20:55:27

Super dík už to funguje.
Jak jsem si s tím hrál, tak jsem právě zjistil, že Laser jde zapnout jen když je osa v pohybu. Pak jsem to i tak zblbnul, že mi to šlo zapínat normálně, ale po restartu už zase ne.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Scorotron » ned 06. led 2019 21:53:52

Není Z. Můžu se zeptat, při kolika S ti začne viditelně svítit?
Uživatelský avatar
Scorotron
Začátečník
Začátečník

Příspěvky: 36
Registrován: čtv 06. pro 2018 17:59:32

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » pon 07. led 2019 8:49:28

Scorotron píše:Není Z. Můžu se zeptat, při kolika S ti začne viditelně svítit?


Normálně od S1 už je vidět paprsek. Aby tomu tak bylo musí být $30=255 a $31=0. Pak mám také na elektronice laseru Trimr (viz foto) a předpokládám, že se jím nastavuje intenzita paprsku. Schválně to můžu odpoledne testnout.
Přílohy

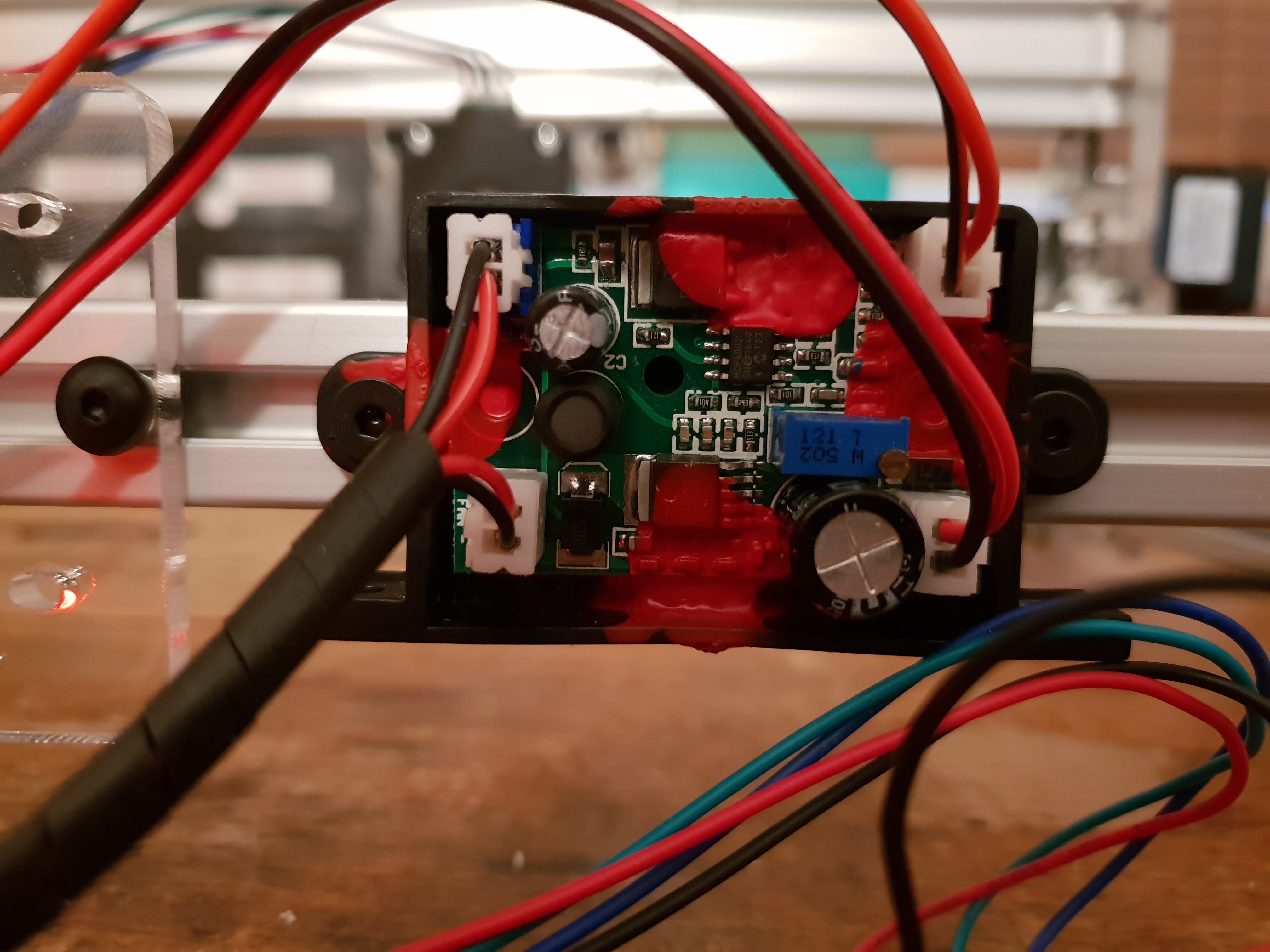

2019-01-07 07.47.00.jpg
Ovládací elektronika Laseru.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » pon 07. led 2019 15:57:25

Takže jsem provedl nějaké testy s tou elektronikou pro řízení laseru a opravdu ten modrý výceotáčkový trim nastavuje intenzitu laseru. Takže není žádný problém ho seřídit přesně na signál PWM tak, aby při PWM 1 (S1) se rozsvítil na minimální výkon (pouze jako bod třeba pro seřízení optiky).

Vše předpokládá, že parametry $30=255 a $31=0 budou nastaveny přesně takto, aby rozsah odpovídal procentuálnímu vyjádření 0 PWM=0% až 255 PWM=100%. Pokud bude $30=1000 (což je default) bude výkon laseru značně snížen neb nebude možno dosáhnout 100%, protože v nastavení Laser Options nejde nastavit větší hodnota jak 255, což je logické.

Jinak používám TENTO laser s elektronikou.

Ještě jsem koukal, že některé elektroniky pro řízení laseru mají možnost volit mezi TTL a Analog řízením. Takže to je třeba taktéž správně nastavit. Pokud to bude přeplé v Analogu, tak to nejspíš taky bude nějak fungovat, ale rozhodně ne optimálně.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » ned 13. led 2019 0:32:30

Tak jsem si dnes zase trochu zalejzroval. Už mi to celkem jde. Takže přikládám fotku.

Nicméně mě stále trápí nemožnost seřizovat výšku laseru nějak inteligentně. Původně jsem tedy chtěl něco navrhnout sám, ale pak mě napadlo jestli to už někdo nevymyslel a skutečně pár lidí to už napadlo. Takže tady přikládám odkazy:
Komplet konstrukce laseru s pozicovatelnou výškou Laseru ZDE.
Upravený držák pasující na můj laser ZDE.
A tady kolečko pro snažší ostření laseru ZDE.

No a když už jsem byl v tom hledání, narazil jsem na pár testovacích obrázků pro Váš laser ZDE.
Přílohy
2019-01-12 16.21.56.jpg
Už to za něco stojí
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Laserová gravírka 2,5W HCZ-3040

Příspěvekod Sakul » pon 14. led 2019 20:53:23

Dnes jsem dokončil úpravu držáku Laseru, který je možno výškově ladit. Třeba se někomu bude hodit.
Původně tam má být použitý šroub M5 dle požadované délky, ale pač takový nemám použil jsem závitovou tyč s pár kontra matkami a funguje to dobře.
Přílohy
Stavitelný držák Laseru.zip
STL modely celé sestavy.
(125.77 KiB) 85 krát

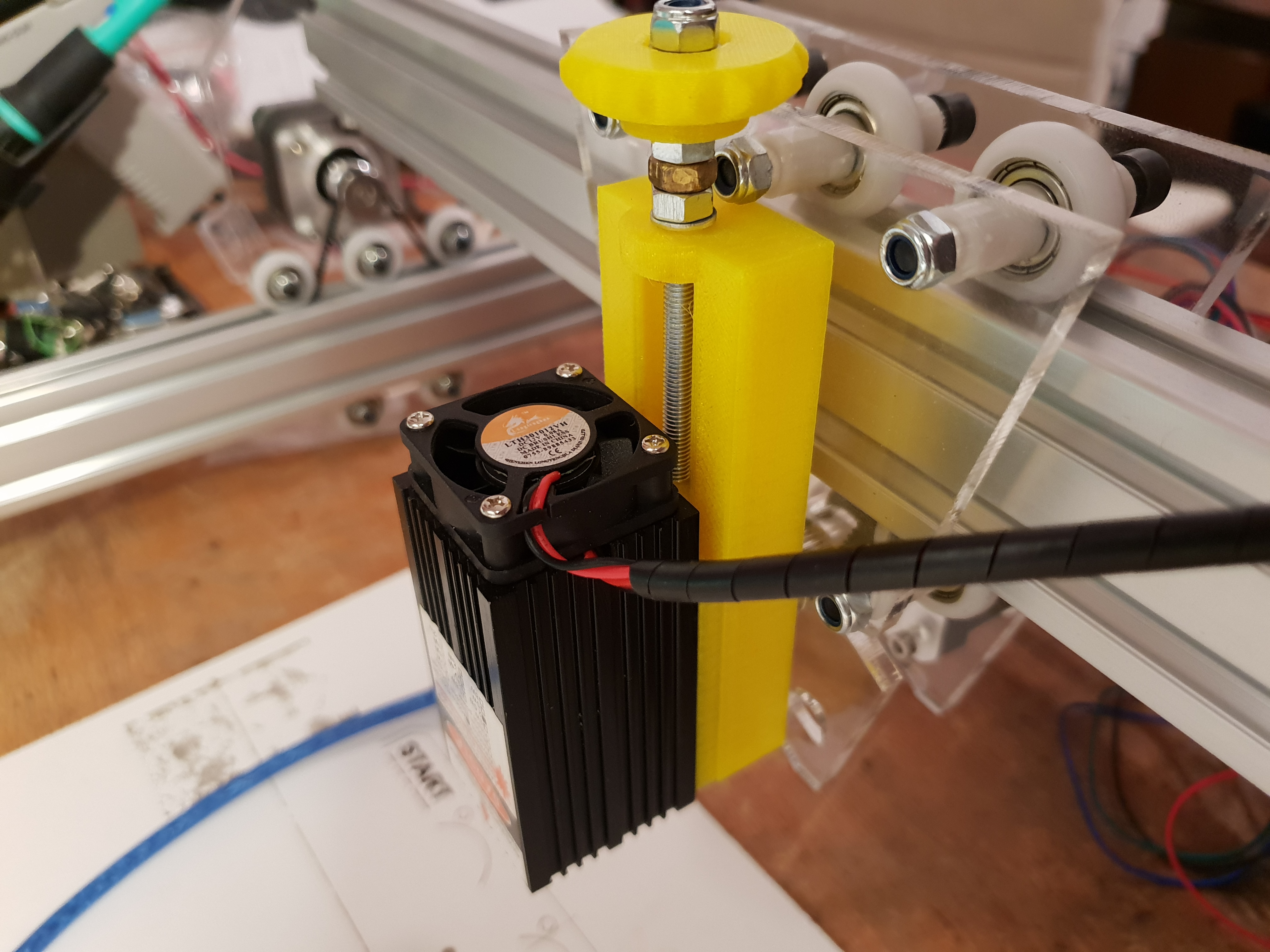

2019-01-14 19.42.44.jpg
Takhle nějak vypadá držák v praxi.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1055
Věk: 39
Registrován: úte 30. bře 2010 18:13:08
